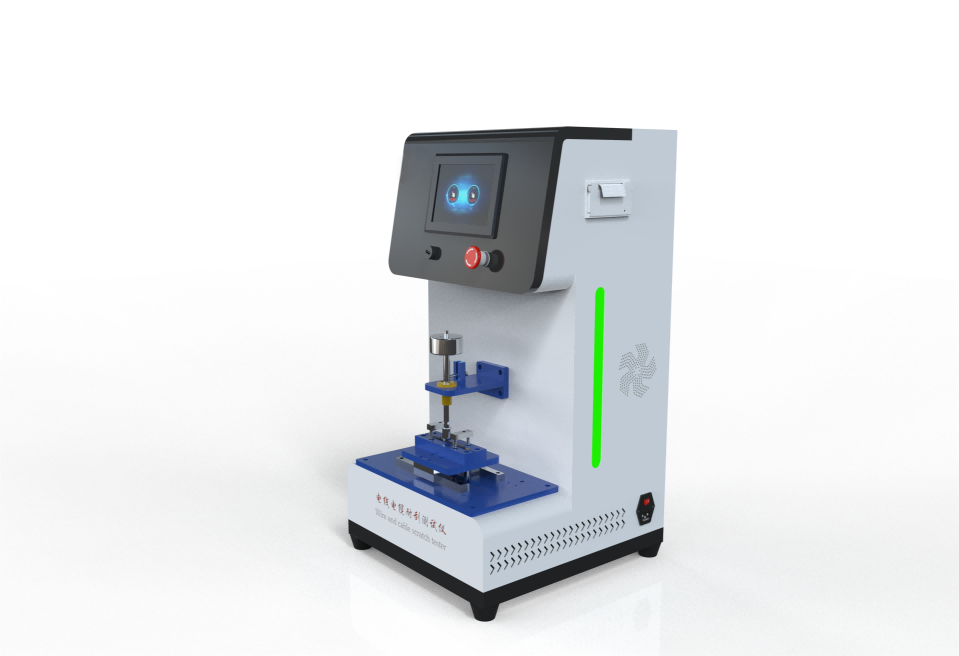

電線電纜耐刮磨測試儀

一，用途

電線電纜耐刮磨測試

二、技術參數

控制系統：PLC’

操作界面：彩色7尺寸觸摸屏，中英文切換

針頭直徑一：根據客戶和供應商的約定選配0.25±0.01mm 或標配0.45±0.01mm；

— 針頭類型如下

— 頻率：55 ± 5循環/分鐘一個循環包括一個往復運動可在觸摸屏上設置其他頻率；

— 針的位移：20 ± 1mm；

— 磨損長度：15.5 土 1) mm；

— 移動類型：設計細節不應影響試驗結果；

— 質量位置、值、設計細節：動態條件下試樣的垂直力恒定；

— 試樣安裝力：試樣在試驗期間不得移動，如需固定，導線上的張力不得過 100 MPa (N/mm 2)：

-----試驗次數：0-99999999次(可預置且斷電記憶功能)

-----停機裝置：當刮針磨穿絕緣層與導體接觸時，設備自動停機

-------對測試樣品施加總垂直力7±0.05N。在23 ± 1°C 溫度下進行四次測量，確定循環次數。每次讀取后，將試樣移動 100 mm，-------順時針旋轉 90°。每次讀數后，請更換針頭。

刮針荷重：800g、900g、1000g、1100g根據客戶實際選配

荷重砝碼：300g砝碼100g、200g、500g，65、105、155、210、270N各一個可疊加根據客戶實際選配

機臺尺寸(L×W×H):420*450*810mm

機臺重量:35kg

停止功能：會自動停機

工作電源：AC220V、50Hz

刮磨長度:15.5mm

三，執行標準

符合標準：ISO6722，GBT25085，JIS C 3406JASO D611，汽車電線耐磨試驗機適用于GB/T12528-2008試驗標準要求，考核汽車電線絕緣皮在施加外力因素下耐刮磨的性能并符合ISO6722、GBT25085、JIS C 3406、JASO D611、QC/T730、JB/T8139、JASO D611、DIN72551、VW60306標準試驗汽車電線耐刮磨試驗機

四，試驗樣品

從長度為 3m 的電纜樣品中準備三個測試樣品。每隔 1m 取一次測試樣品。剝開電纜上的絕緣層。一個測試樣品由一個薄薄的絕緣截面組成。在準備過程中，注意不要使試樣變形。如果電纜標記導致絕緣壓痕，通過此壓痕取個測試樣品。

60 V 電纜

將測試樣品浸入浴液中，如圖 1 示，浸泡 4 小時，然后施加 1 kVr.m.s.的測試電壓。在導體和浴缸之間放置 30 min。 然后以 500 V/s 的速度增加電壓，直到達到以下值： — 3 kV (r.m.s.)電纜< 0.5 mm 2 — 5 kV (r.m.s.)電纜>0.5mm 2. 6.2.3.2

600 V 電纜

完成 60 V 電纜的程序后，保持 3 kV 或 5 kV 再保持 5 min

砂紙磨損
