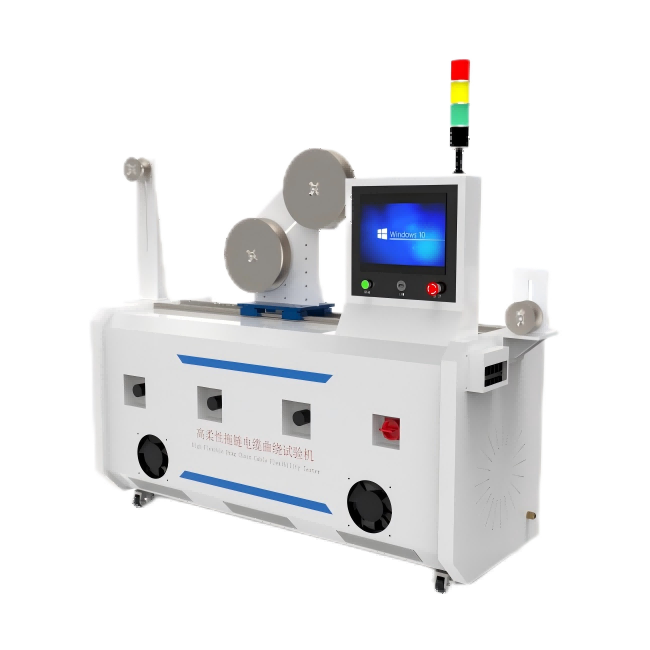

電線電纜曲繞試驗機，高柔性拖鏈電纜曲繞試驗機

一、產品介紹:

高柔性拖鏈電纜曲繞試驗機適用于TUV、VDE、UL等高柔性電纜檢測試驗標準要求，可針對高柔耐彎曲電纜柔性拖鏈電纜，工業機器人機械手柔性電纜，拖曳電纜移動電纜，傳感器/編碼器電纜，同服電機電纜，具有高柔性,耐彎曲,循環彎曲不斷芯,不變形等特性的電纜可選用多種試驗負載，滿足電線電纜生產企業和檢驗部門對電線電纜等軟線做曲撓試驗不同試驗要求，完成電纜的柔軟度試驗和疲勞壽命試驗。

二、符合標準：

符合機器人產業聯盟標準等標準CRIA0003.2-2016《工業機器人電纜 第2部分:試驗方法》標準要求設計制造。同時符合IEC60227-2、IEC60245-2、HD21、HD22、VDE0472.GB5023.2、IEC60245-2(ed2)1994+A1:1997、GB5023.2和GB5013.2、UL1581等標準試驗要求

三、技術參數:

控制系統：PLC+Windows系統；

操作界面：彩色工業電腦12.1寸觸摸屏工控機，中英文切換；

WiFi無線連接，數據可打印，生成表格并可編輯；

運行方式:空載、單相、三相三線、三相四線等方式

試驗電壓:單相AC0.1-250V連續可調三相AC0.1-430V連續可調；

試驗電流:線芯間AC0.1~35A可調

試驗速度:二滑輪為0.33m/s，三滑輪為0.1m/s，其他速度可在觸摸屏設置

試驗行程:>1m，若需要其他量程聯系我們可定制；

滑輪直徑:滑輪60、80、120、160、200各2只，砝碼重量:500g*2 ，1kg*2， 2kg*2 ，5kg*2，4kg*2個，3kg*2鐵材料烤漆處理代鉤砝碼；

測試時間可在工業電腦上任意設定；

報警檢測:線芯斷線、線芯與線芯間短路、線芯與滑輪組間短路，并有聲光報警提示

驅動方式:交流變頻調速器控制交流馬達使減速箱運；

設備電源:380V(AC)60HZ；

設備外形約：1850x630x1650mm

測試結果判定方式:

A、指示燈指示:0、R、S、T相斷線并自動停機

B、指示燈指示:R/S、R/T、S/T、R/0、S/0、T/0短路并指示燈指示:0、R、S、T與滑輪短路并自動停機并設置有報警系統三色燈顯示并發聲

四、儀器優點:

1、高柔性拖鏈電纜曲繞試驗機適用于檢測柔性電纜塑膠絕緣和護套在負載的動態下曲撓(柔軟度)試驗，經一定次數的彎曲后的破損程度后在試驗中檢測出下列電線電纜故障并停機。

(1)導體斷路

(2)導體之間短路

2、采用PLC+Windows系統，具有斷線指示、相間短路指示線芯與外殼短路指示功能，以及目標參數設置；

3、外觀設計新穎大氣，性能結構穩定性好，操作方便靈活，測試數據準確性高，是目前測試柔性拖鏈電纜柔軟度理想的測試儀器，WiFi無線連接
