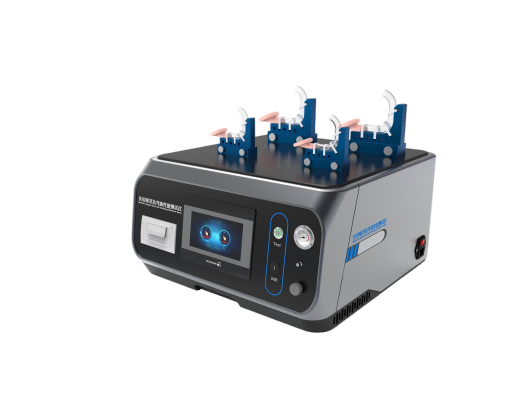

醫用喉罩抗彎曲性能測試儀

醫用喉罩抗彎曲性能測試儀

 一、設備特點

1集中將標準測試彎曲半徑夾具置于工作臺，操作方便快捷

2一鍵測試，安裝好試樣，只需按一個鍵，就可以快速測試，儀器帶USB接口，可以用U盤對測試結果導出， 機器同時配備微型打印機可以實時打印

3結構緊湊，節省空間的設計，使用簡單。

4采用觸摸屏控制,人機互動好,操作簡單.

5配備高精度流量計，反饋的數據更加

二、產品介紹:

實驗環境：

23 ℃±2 ℃

測試原理：

1抗扭結

  上喉部通氣道彎曲至預先確定的小彎曲半徑,在預先確定的流速下,通過測量壓降來反映上喉部通氣道的抗扭結能力。測試流量和小彎曲半徑宜隨上喉部通氣道規格設計的變化而變化。

依據標準:

YY/T0985-2016《麻醉和呼吸設備上喉部通氣道和接頭》

三、主要參數

控制系統：PLC

操作界面：7寸彩色觸摸屏

1小彎曲半徑治具：

2壓差表：0~2000pa

3流量計: 0~100L/min

4通氣計時：0~99s  可設置

5接頭：15mm內圓錐接頭

6電源：220V 50HZ    500W

7規格：550*500*450mm

試驗輔助設備：恒溫恒濕箱

四、設備測試原理展示

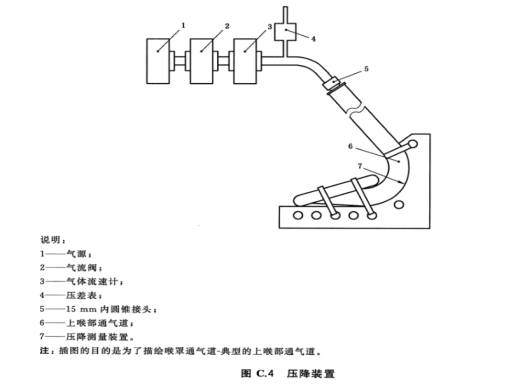

壓降測試原理

       該測試裝置由小彎曲半徑治具、氣源、氣流閥、氣體流速計、壓差表、15mm內圓錐接頭
