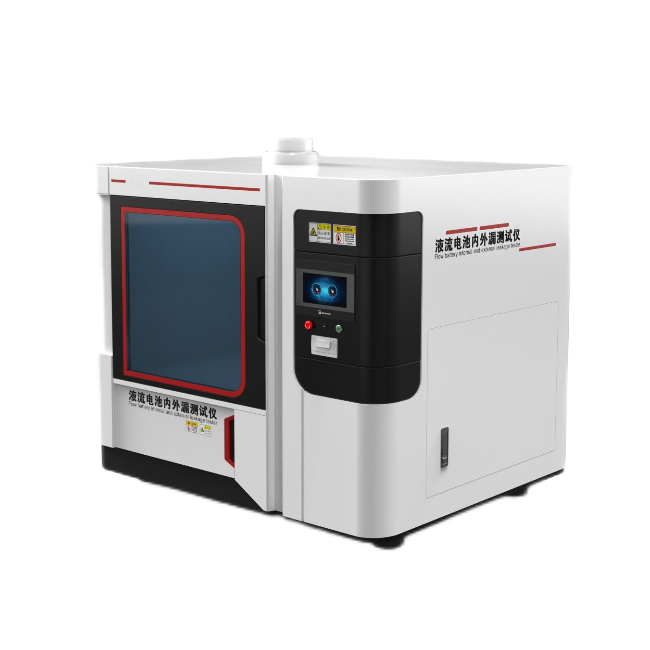

一、液流電池內外漏測試儀設備特點

1使用高精度粒子計數器，采集數據穩定準確，抗干擾能力強。

2一鍵測試，安裝好試樣，只需按一個鍵，就可以快速測試，儀器帶USB接口，可以用U盤對測試結果導出， 機器同時配備微型打印機可以實時打印

3結構緊湊，節省空間的設計，使用簡單。

4采用觸摸屏控制,人機互動好,操作簡單.

二、液流電池內外漏測試儀產品介紹:

外漏測試

將檢漏氣體分別進入電堆的正極和負極進液口。且電堆正極利負極出液口處于封閉狀態，使管路中壓力平衡。設定合適的初始壓力值，并在電堆的有接口處、有管路連接接頭和各個部件連接處(如電框外側)涂上漏檢測液，檢測電堆四周檢漏氣體泄漏情況。

內漏測試

將檢漏氣體進入電堆的正極或負極進液口。電堆正極或負極出液口處于封閉狀態，使管路中壓力平衡。設定合適的初始壓力值，測試時間保持15min 以上，觀察壓力監測值下降情況。

測試標準

NB/T 42132-2017  《電堆測試方法全釩液流電池》

NB/T 11062-2023  《全釩液流電池用電堆技術條件》

三、液流電池內外漏測試儀主要參數

1傳感器 ： 0~800Kpa  精度：±0.5%  可選其他量程精度

2測試時間：0~99min 精度：±1s

3軟件：上位機軟件可以與儀器進行測試數據傳輸，數據分析等功能選配

4控制系統 : PLC

5操作界面:  7寸彩色觸摸屏

6電源：220V 50HZ

7功率:500W
