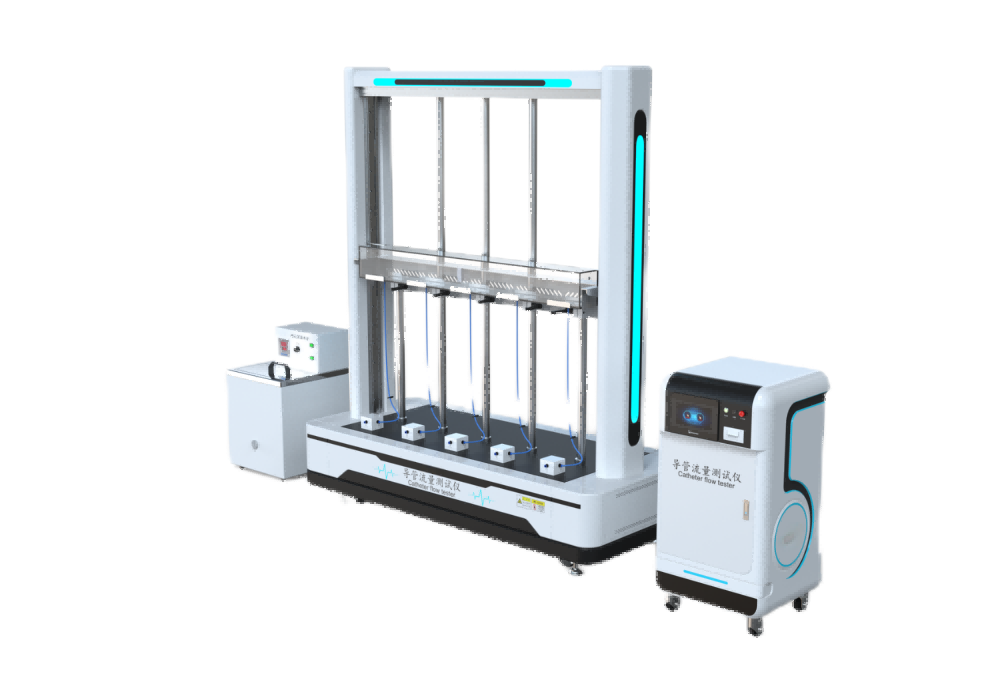

五工位導管流量測試儀流量計法

【產品簡介】五工位導管流量測試儀流量計法采用7寸觸控屏，中英文顯示。 2）PLC控制，通過AD集成模塊采集流量信號，具有斷電存儲；過載報警停機保護； 3）配有嵌入式熱敏打印機，方便直接打印測試結果，同時還配備了USB口方便測試結果數據導出，設備存儲不低于1000條實驗結果

在線咨詢電話圖標

18221522247

產品詳情

五工位導管流量測試儀流量計法

?一、產品特點

1、7寸彩色觸摸屏控制，直觀的操作界面，帶來操作體驗的極大提升，集成化操作系統，測試穩定，數據安全可靠。

2、PLC控制，通過AD集成模塊采集流量信號，具有斷電存儲；過載報警停機保護；

3、配有嵌入式熱敏打印機，方便直接打印測試結果，同時還配備了USB口方便測試結果數據導出，設備存儲不低于1000條實驗結果

4、采用高精度液體流量計，時刻對測試流量進行檢測，測試結果誤差小，測試效率高

5、采用多工位獨立測試系統，各工位測試互不干涉，可單獨選擇測試工位進行測試

二、滿足標準

標準號	名稱
YY 1282-2022	一次性使用靜脈留置針
YY 0285.1-2017	血管內導管一次性使用無菌導管第1部分:通用要求
GB/T 15812.1-2005	非血管內導管第1部分:一般性能試驗方法

三、關鍵參數

?參數?	規格
控制系統?	工業級PLC
操作界面?	彩色7寸觸摸屏，支持中、英文切換、實時動態顯示及數據存儲≥200組
測試工位	5工位
測試范圍	4-600mL/min，低測量 30mL/min 可根據導管特性定制流量量程
測試精度	±1%FS 可選其它量程精度
靜水平面高度	0~1000mm ，支持水泵自動循環, 靜水面高度可調節，誤差±5mm
流量	可調，滿足525±25mL/min、500mL/min
時間設置	0-9999S
夾具	適應各種導管，標配魯爾接頭
流量計算	流量計實時顯示
數據輸出	嵌入式微型打印機，USB導出口
恒溫系統	室溫-99℃可設定，提供標準中規定測試溫度的介質水
電源	220V 50HZ

四、計量要求以及測試項介紹

標準號

建議計量內容

建議計量點

YY 0285.1-2017

附錄E

流量計：

4-600mL/min，±1%FS

標準中流量為525±25mL/min，建議計量525±25mL/min

GB/T 15812.1-2005

附錄E

流量計：

4-600mL/min，±1%FS

標準中流量為500mL/min，建議計量500mL/min

YY 1282-2022

5.6

流量計：

4-600mL/min，±1%FS

公稱外徑小于 1.0 mm 的導管, 其流量應不小于制造商標稱值的 80%

公稱外徑大于或等于 1.0 mm 的導管, 其流量應不小于制造商標稱值的 90%

五、完成測試輔助用品可選配

標準號	儀器或材料名稱	參考圖
/	/	/

六、標配物品及用途

名稱	數量	用途	參考圖
主機	1臺	設備整機發貨，無需安裝
電源線	1根	設備連接插座使用	/
說明書	1份	介紹設備使用方法及維護保養等	/
電子版操作視頻	1份	指導操作流程，學更方便	/
合格證及保修卡	1份	出廠質檢，質保服務	/
銘牌	1個	設備出廠標識	/

七、滿足標準其他測試項的儀器完整資料可咨詢銷售

標準號及測試項	儀器名稱	圖片
YY 0285.1-2017 附錄E GB/T 15812.1-2005 附錄E	導管流量測試儀稱重法
YY0285.1-2017 附錄B GB/T15812.1-2005 附錄B	血管內導管峰值拉力測試儀
YY0285.1-2017附錄C GB/T15812.1-2005 附錄C	導管耐負壓測試儀
YY0285.1-2017 附錄D	導管抽吸過程中空氣進入座裝配處負壓測試儀
YY0285.1-2017附錄F,G	導管爆破及動力注射流量測試儀

八、應用場景與行業需求

生產企業	批量生產過程中，用于出廠前的全檢或抽檢，確保每批次產品符合要求
科研機構	用于產品升級，滿足醫療行業對產品的需求
第三方檢測機構	用于產品，提供合規報告

九、使用注意事項

測試環境	干凈、干燥、無強風、無陽光直射和振動的環境進行測試，避免干擾測量結果。
設備檢查	使用前確認儀器電源、顯示屏、傳感器等部件正常工作，連接部位無松動或泄漏
測試樣品	保持試樣整潔干凈，無缺陷

十、質保售后

安裝調試	公司可在買方準備好設備需外部條件(如水，電，氣等)后，負責該設備的安裝、調試、啟動工作，并提供良好的技術支持和售后服務，同時對使用人員進行培訓，保證受訓人員能夠獨立、熟練操作設備和完成簡單的維修工作、設備日常維護等工作。
保修	設備保修期為1年，易耗品、天災人員為損壞除外，保修期內，賣方負責該設備由于設備自身原因而引起的各種故障問題并負責無償解決。在保修期外，該設備的維修工作要收取備品備件的成本費用和一定的服務費用。
維修反應時間	賣方在接到買方的故障通知后，保證在2小時內做出響應，并爭取在短的時間內盡快排除故障。
終身服務	賣方在該設備的使用期間，可無償、無限期地提供該設備的技術支持。
