安全帶傾斜鎖止性能試驗機

文章來源: 上海理濤自動化科技有限公司發布時間：2024-10-26 09:03:03

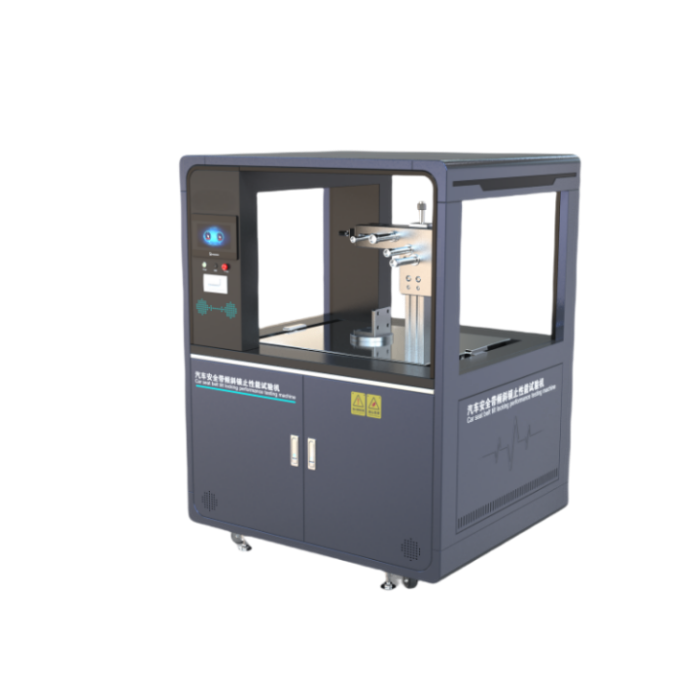

F838安全帶傾斜鎖止性能試驗機

一、產品介紹以及特點?

產品介紹：

用于試驗安全帶傾斜鎖止性能，所有的安全帶在車輛角速度達到一定值時轉收器必須鎖止，但對感應式轉收器當車輛在各種角度的傾斜度范圍會自動將轉收器鎖緊；可以根據用戶的設定角度，自動進行前后左右等各種設定角度的變更，自動判斷轉收器是否自動鎖止或不可以自動鎖止。

產品特點；

優點	集成化操作系統，觸摸屏按鍵設置，一鍵啟動，自動監測，測試結束自動生成結果，測試穩定，數據安全可靠
核心競爭力	操作簡單方便，設備故障率低，使用國內或進口先進檢測元件，整機操作順暢，誤差小，使用年限長
數據顯示	1、實時顯示當前測試數值 2、內置大容量存儲器，可存儲不少于1000組測試數據（數據一般保留7天會被覆蓋） 3、配備USB接口，可導出測試數據
結構特點	通電就可以使用，簡單快捷

二、滿足標準

標準號	名稱
GB 14166-2024	《機動車乘員用安全帶和約束系統》
GB 27887-2024	《機動車兒童乘員用約束系統》

三、關鍵參數?

?參數項?	規格?
控制系統	工業級PLC
操作界面	彩色7寸觸摸屏，支持中英文菜單切換、實時動態顯示及數據存儲
操作方式	全觸控操作，可設置、調用、修改測試程序
打印機	嵌入式打印機
轉收器擺角范圍	±45o（可設定）
擺角速度	0 ~ 6 o/s（可設定）
擺角速度誤差	小于1.0%
傾角總成旋轉范圍	360o
測量角度精度	±0.5o
傾角總成旋轉速度	360°/min
設定方式	液晶屏數字設定
角度測量	角度傳感器
判斷方式	計算機自動轉収釋放安全帶，自動判斷
機架結構	工業鋁型材和不銹鋼方管
安全配置	急停按鈕，過載保護
程序自動控制，自動測試、試件損壞自動停機、自動保存測試結果

四、計量要求以及測試項介紹

標準號	建議計量?jī)?nèi)容	建議計量點
GB 14166-2024	傾角總成旋轉范圍360°精度±0.5°	12°、27°、40°

五、試驗方法

1.將帶有自動感應裝置的轉收器按照在其制造廠規定的安裝位置安裝在試驗機上。

2.將安全帶通過導向機構并將可牽引的一端固GB 27887-2024定在收放安全帶機構中。

3.將傾角總成回歸到設計“0”角度位置，并檢查傾角總成機構是否達到零角度位置。

4.傾角總成機構擺角位置回歸到“0”角度位置。

5.在觸摸屏上設定好前后左右等任意方向傾斜的角度。

6.啟動測試程序，計算機自動改變前后左右等傾斜角度，到達每一個角度前后計算機自動啟動馬達，收緊安全帶，檢查安全帶有無在該角度鎖止，如此反復，并自動記錄好角度及鎖止情況。

六、標配物品以及用途

名稱	數量	用途	參考圖
主機	1臺	設備整機發貨，無需安裝
電源線	1根	設備連接插座使用	/
說明書	1份	介紹設備使用方法以及保養等注意事項	/
操作視頻（電子版）	1份	手把手指導操作流程，學習更方便	/
合格證及保修卡	1份	出廠質檢，質保服務	/
不銹鋼夾具	1套	用于樣品的測試	/
銘牌	1個	記錄設備整體信息	/

七、滿足標準其他測試項的儀器（完整資料可咨詢銷售）

標準號以及測試項	儀器名稱	圖片
GB 14166-2024，附錄H	汽車安全帶卷收器緊急鎖止試驗儀
GB 14166-2024，附錄G	汽車安全帶卷收器耐久試驗臺
GB 14166-2024，5.6.4	汽車安全帶卷收器卷收力試驗臺
GB 14166-2024，5.8	汽車安全帶帶扣開啟力試驗機
GB 14166-2024，附錄E	安全帶磨損和微滑試驗儀
GB 14166-2024，5.4.1.6	汽車安全帶織帶耐磨性能試驗機
GB 14166-2024，4.2.2.4	汽車安全帶鎖扣耐久疲勞試驗機

八、應用場景與行業需求

使用單位	產品性能
企業生產質檢	出廠前的性能驗證，確保符合標準
?第三方檢測機構	用于產品認證，提供權威合規報告
科研機構	用于產品升級，滿足行業對產品的需求

九、使用注意事項

?環境要求	建議測試在恒定環境中進行，試件需提前狀態調節≥1小時
?校準維護?：	定期校驗力值傳感器，避免數據漂移
預處理	保持試樣整潔干凈，無缺陷

十、質保售后

安裝調試	公司可在買方準備好設備所需外部條件(如水，電等)后，負責該設備的安裝、調試、啟動工作，并提供良好的技術支持和售后服務，同時對使用人員進行培訓，保證受訓人員能夠獨立、熟練操作設備和完成簡單的維修工作、設備日常維護等工作。
保修	設備保修期為1年,易耗品、天災人員為損壞除外，保修期內，賣方負責該設備由于設備自身原因而引起的各種故障問題并負責無償解決。在保修期外，該設備的維修工作要收取備品備件的成本費用和一定的服務費用。
維修反應時間	賣方在接到買方的故障通知后，保證在2小時內做出響應，并爭取在最短的時間內盡快排除故障
終身服務	賣方承諾在該設備的使用期間，可無償、無限期地提供該設備的技術支持工作。
