無人機機體結構試驗機

文章來源: 上海理濤自動化科技有限公司發布時間：2026-08-07 16:26:32

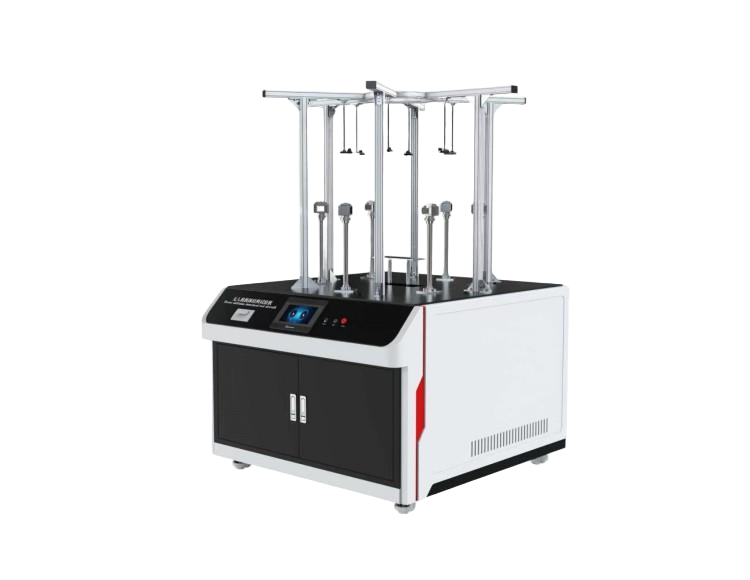

無人機機體結構試驗機

一、測試目的

本設備是依據標準要求專門研發的專用檢測裝置，用于對微型、輕型、小型民用無人駕駛航空器的機體及部件銳邊安全、槳葉劃傷風險進行定量與定性檢測。設備集成了銳邊探測系統、槳葉幾何參數測量模塊、接觸力傳感單元和高清影像采集系統，可模擬用戶在正常操作、維護保養過程中與無人機機體、零部件的實際接觸場景，精準判定產品是否存在易造成人員劃傷的危險銳邊，驗證無槳葉保護裝置的微型、輕型無人機槳葉是否符合低傷害安全設計要求。設備整體符合標準規定的試驗條件與判定準則，具備檢測精度高、重復性好、操作便捷的特點，是無人機生產企業合規性檢驗、第三方檢測機構型式試驗、市場監管部門質量抽查的必備專用設備。

二、執行標準
GB 42590-2023《民用無人駕駛航空器系統安全要求》第4.5章節機體結構

三、技術能參數

?指標?	?參數?
控制系統?	PLC
操作界面?	彩色7寸觸摸屏，中英文切換?
銳邊探測頭接觸壓力調節范圍	0 N ~ 50 N
調節精度	±0.1 N
危險銳邊判定響應時	≤10 ms
前緣半徑測量范圍	0.1 mm ~ 10 mm，測量精度±0.01 mm
測量精度±0.01 mm	±0.01 mm
接觸力傳感	0 N ~ 100 N
示值誤差≤±1%	≤±1%
安全防護	急停按鈕
電源	AC 220V，50 Hz
